Y5-48系列離心通風機

產品詳情

一、Y5-48型鍋爐離心引風機產品概述

Y5-48型鍋爐離心引風機是為適應燃用各種煤質并配有消煙除裝置的(1～20T/h）工業鍋爐配套設計的，凡進氣條件相當，性能又相適應者均可選用最高溫度不得超過250℃。引風機前必須加裝效率不低于85％的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。

二、Y5-48型鍋爐離心引風機的型式

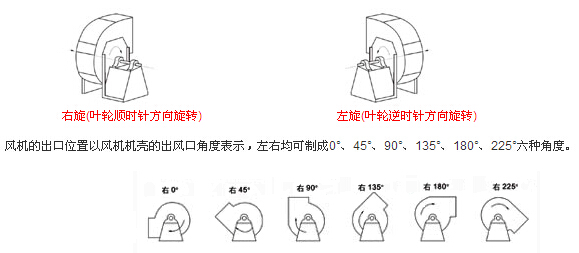

引風機制成單吸入。機號有№4、5、6.3、8、10、12.5六種。風機可制成右旋轉和左旋轉兩種型式，從電動機一端正視，葉輪順時針旋轉，稱為右旋轉風機，以“右”表示；葉輪逆時針旋轉，稱為左旋轉風機，以“左”表示。

三、Y5-48型鍋爐離心引風機的結構

本風機由葉輪、機殼、進風口、調節門、傳動組等部分組成。

(1) 葉輪：有后傾平板葉片12片,材料為16Mn，焊接于弧錐形輪蓋與平板形輪盤中間,經靜、動平衡校正，故運轉平穩，強度高。

(2) 機殼：用鋼板焊接成蝸殼形整體結構，用螺栓固定在機殼入口側。

(3) 進風口：做成斂式流線型的整體結構，用螺栓固定在機殼入口側。

(4) 調節門：調節門葉片為花瓣形，№8以上“左”“右”旋通用。在蝸板上還開有清灰門，便于清除堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。

(5) 傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，采用滾動軸承，水冷整體軸承箱，因此，須知裝輸水管，耗水量隨環境溫度不同而異，一般按0.5～1m3考慮，軸承箱裝有溫度計和油位指示器，潤滑油采用30號機油，潤滑油采用30號機油。加入油量按油位標志的要求。

四、Y5-48型鍋爐離心引風機的性能與選擇

風機性能一般均指在標準狀況下的風機性能，無論技術文件或訂貨要求的性能，均按標準狀況為準。如果風機所用的環境并非標準狀況下，則須根據下述關系式將性能參數換算成為標準狀況下的性能參數，然后在性能表中進行選擇。

關系式如下：

式中：

Q-流量(m3/h)；

N-功率(kW)；

ρ-密度(kg/m3)；

P-全壓(Pa)；

η-效率(%)

n-轉速(r/min)；

注：無注腳符號表示已知的性能及其關系參數，注腳符號“0”表示所求的性能參數。標準進氣狀態為：大氣壓力Pt＝101325Pa ，進氣溫度ta＝20℃ ，相對濕度Φ＝50% ，空氣密度ρ＝1.2kg/m3。

五、Y5-48型鍋爐離心引風機的安裝和使用

在安裝前首先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查。對葉輪、主軸和軸承等更應特別細致檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。

在安裝操作的過程中必須注意下列幾點：

在一些接合面上，為防止生銹、減少拆卸困難，應涂上潤滑脂或機械油。

在接合面的螺栓時，如有定位銷釘應先上好銷釘，再擰緊螺栓。

檢查機殼內及其它殼體內部，不應有掉入的遺留的工具和雜物。

安裝要求：

(1) 安裝風機時，輸氣管道的重量不應加在機殼上，按圖紙校正進風口與葉輪之間間隙尺寸，而且保持軸水平位置。

(2) 安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固定是靠三個沉頭螺釘。

六、Y5-48型鍋爐離心引風機的維護

（一）風機維護工作制度

1、只有在風機設備完全正常的情況下方可運轉。

2、如風機設備在檢修后開動時，則需注意風機各部位是否正常。

3、定期清除風機氣及氣體輸送管道內部的灰塵、污垢及水等雜質、并防止銹蝕。

4、對風機設備的修理，不許在運轉中進行。

（二）風機正常運轉中的注意事項。

1、如發現流量過大，不符使用要求，或短時間內需要較小的流量，可利用節流裝置進行調節。

2、對溫度計及油標的靈敏性定期調查。

3、在風機的開車、停車或運轉過程中，如發現不正常現象時，應及時查明原因，若有故障要立即檢修。

4、除每次拆修后應更換潤滑油外，還應定期更換潤滑油。

七、Y5-48型鍋爐離心引風機訂貨須知

訂貨時，請注明風機的使用環境，要求的壓力、流量、風機的機號、旋轉方向、出風口角度、傳動方式、葉輪轉速及電機型號等。

如有特殊要求，我廠可根據客戶的要求特殊設計和制造。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

不同型號詳細參數表：

機號	進風口尺寸				出風口尺寸
機號	D1	D2	D3	n1×d1	A1	A2	A3	A4	A5	A6	X	Y	n2×d2
8	710	770	820	16×Φ12	520	580	632	400	462	509	5	4	18×Φ15
10	900	970	1020	16×Φ15	650	728	766	500	570	609	7	5	24×Φ15
12.5	1120	1190	1250	20×Φ15	815	888	935	627	690	737	8	6	28×Φ15

外形尺寸									基礎 尺寸
E	F	G	K	M	H	L	S1	S2	a	b	c	d	e	f	g
484.5	495	1180	540	1576	280	1663	8	15～3	520	440	178	590	510	479	537
600	626	1487	683	1941	280	1813	10	1.75～3.5	520	440	172	590	510	579	635
752	774	1844	847	2378	375	2228	12.5	1～3	700	620	210	780	700	707	765

調 節 尺寸					軸承箱地腳螺栓	風機地腳螺栓	風機重量/kg	冷卻水管直徑
R	a	a1	a2	d″	M1×ι1	M2×ι2	風機重量/kg	冷卻水管直徑
R715	16°21′	8°24′	8°24′	Φ10	M24×630	M20×500	781	G3/4″
R810	16°21′	7°	7°	Φ10	M24×630	M20×500	908	G3/4″
R920	16°21′	5°52′	7°	Φ10	M30×800	M20×500	1127	G1″

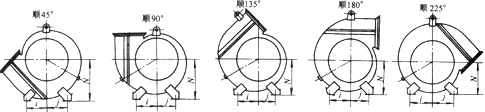

0°			45°			90°			135°			180°			225°
n	i	j	n	i	j	n	i	j	n	i	j	n	i	j	n	i	j
900	350	400	800	400	400	740	400	350	680	400	350	640	400	350	610	420	420
1120	450	500	1025	500	500	945	500	500	880	500	500	815	500	500	760	500	500
1370	600	660	1270	660	600	1170	660	600	1088	660	600	1007	660	600	930	660	600

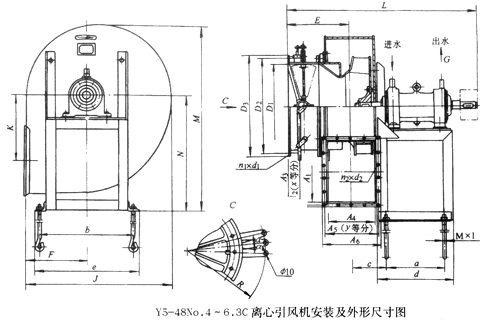

Y5-48No.4～6.3C離心引風機安裝及外形尺寸

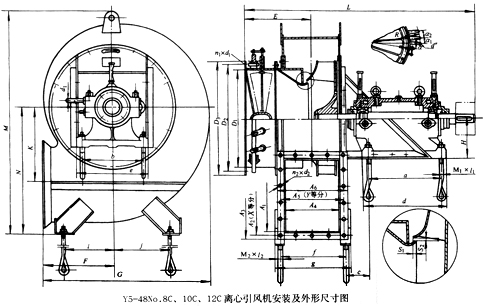

Y5-48No.8、10、12.5離心引風機安裝及外形尺寸

機號	進風口尺寸				出風口尺寸
機號	D1	D2	D3	n1×d1	A1	A2	A3	A4	A5	A6	X	Y	n2×d2
4	Φ355	Φ395	Φ425	8×Φ10	256	290	314	199	231	254	4	3	14×Φ7
5	Φ450	Φ500	Φ545	8×Φ12	324	360	382	252	284	308	5	4	18×Φ7
6.3	Φ560	Φ620	Φ670	12×Φ12	410	450	472	315	348	371	5	4	18×Φ7

外形尺寸
E	F	N	J	K	M	L	R	a
270	268	460	588	268	748	868	R398.5	7°46′
320	315	560	749	344	929	941	R446.5	6°34′
398	399	760	945	431	1215	1224	R509	5°26′

基礎 尺寸					地腳螺栓(4套)	冷卻水管直徑	重量/kg (不包括電動機)
a	b	c	d	e	M×1	冷卻水管直徑	重量/kg (不包括電動機)
298	390	147	388	430	M16×400	G1/2″	127
285	474	179	385	524	M16×400	G1/2″	173
375	600	220.5	495	656	M20×500	G1/2″	334

Y5-48離心通風機性能與選用件表

Y5-48 No4C性能參數表
轉速 r/min	序號	流量 m3/h	全壓 Pa	內效率 %	內功率 kW	所需功率kW	電動機
轉速 r/min	序號	流量 m3/h	全壓 Pa	內效率 %	內功率 kW	所需功率kW	型號	功率kW
3550	1	2932	2221	70	2.57	3.52	Y132S1-2	5.5
	2	3374	2254	74.1	2.83	3.87
	3	3807	2173	77.2	2.95	4.04
	4	4254	2068	78.7	3.08	4.22
	5	4686	1914	77.7	3.18	4.36
	6	5143	1726	74.4	3.30	4.51
	7	5564	1501	70	3.30	4.52
3150	1	2602	1746	70	1.80	2.46	Y112M-2	4
	2	2993	1772	74.1	1.97	2.7
	3	3378	1708	77.2	2.06	2.82
	4	3775	1626	78.7	2.15	2.95
	5	4158	1505	77.7	2.22	3.04
	6	4563	1357	74.4	2.30	3.15
	7	4937	1180	70	2.31	3.16
2800	1	2313	1377	70	1.26	1.73	Y100L-2	3
	2	2661	1398	74.1	1.39	1.90
	3	3003	1348	77.2	1.45	1.98
	4	3355	1283	78.7	1.51	2.07
	5	3696	1188	77.7	1.56	2.14
	6	4056	1071	74.4	1.62	2.21
	7	4388	932	70	1.62	2.22
2500	1	2065	1097	70	0.90	1.23	Y90L-2	2.2
	2	2376	1113	74.1	0.99	1.35
	3	2681	1073	77.2	1.03	1.41
	4	2996	1022	78.7	1.08	1.47
	5	3300	946	77.7	1.11	1.52
	6	3622	853	74.4	1.15	1.57
	7	3918	742	70	1.53	1.58
Y5-48 No5C性能參數表
3150	1	5304	2819	72	5.71	7.81	Y160M1-2	11
	2	6062	2793	75.9	6.13	8.39
	3	6820	2737	78.7	6.52	8.92
	4	7578	2592	80	6.76	9.25
	5	8336	2406	79.1	6.98	9.55
	6	9093	2175	76	7.17	9.81
	7	9851	1913	72	7.22	9.88
2800	1	4715	2223	72	4.01	5.49	Y132S2-2	7.5
	2	5389	2203	75.9	4.31	5.90
	3	6062	2158	78.7	4.58	6.27
	4	6736	2044	80	4.75	6.50
	5	7409	1898	79.1	4.90	6.71
	6	8083	1716	76	5.03	6.89
	7	8757	1509	72	5.07	6.94
2500	1	4210	1769	72	2.85	3.90	Y132S1-2	5.5
	2	4811	1753	75.9	3.07	4.20
	3	5413	1718	78.7	3.26	4.46
	4	6014	1627	80	3.38	4.62
	5	6616	1511	79.1	3.49	4.77
	6	7217	1366	76	3.58	4.90
	7	7818	1202	72	3.61	4.94
2240	1	3772	1419	72	2.05	2.81	Y112M-2	4
	2	4311	1406	75.9	2.21	3.02
	3	4850	1377	78.7	2.34	3.21
	4	5389	1305	80	2.43	3.33
	5	5928	1212	79.1	2.51	3.43
	6	6466	1096	76	2.58	3.53
	7	7005	964	72	2.60	3.55
Y5-48 No6.3C性能參數表
2800	1	9432	3545	72	12.73	17.42	Y180M-2	22
	2	10779	3513	75.9	13.68	18.72
	3	12126	3441	78.7	14.54	18.9
	4	13474	3259	80	15.07	20.63
	5	14821	3025	79.1	15.57	21.30
	6	16169	2733	76	15.99	21.88
	7	15639	2403	72	16.10	22.03
2500	1	8421	2819	72	9.06	12.40	Y160M1-2	11
	2	9624	2793	75.9	9.74	13.33
	3	10827	2737	78.7	10.35	14.16
	4	12030	2592	80	10.73	14.68
	5	13233	2406	79.1	11.08	15.16
	6	14436	2175	76	11.38	15.57
	7	15639	1913	72	11.46	15.68
2240	1	7546	2259	72	6.52	8.92	Y160M1-2	11
	2	8623	2238	75.9	7.01	9.59
	3	9701	2193	78.7	7.45	10.19
	4	10779	2077	80	7.72	10.56
	5	11857	1929	79.1	7.97	10.91
	6	12935	1743	76	8.19	11.20
	7	14013	1533	72	8.24	11.28
2000	1	6737	1798	72	4.64	6.35	Y132S2-2	7.5
	2	7700	1781	75.9	4.99	6.82
	3	8662	1745	78.7	5.30	7.25
	4	9624	1654	80	5.49	7.52
	5	10586	1535	79.1	5.67	7.76
	6	11549	1388	76	5.83	7.97
	7	12511	1221	72	5.87	8.03
Y5-48 No8C性能參數表
2000	1	13794	3323	72	17.47	23.90	Y200L-4	30
	2	15765	3293	75.9	18.78	25.69
	3	17736	3226	78.7	19.95	27.31
	4	19707	3055	80	20.68	28.30
	5	21677	2836	79.1	21.36	29.23
	6	23648	2563	76	21.94	30.02
	7	25619	2253	72	22.09	30.23
1800	1	12415	2686	72	12.74	17.43	Y180L-4	22
	2	14189	2661	75.9	13.69	28.73
	3	15962	2607	78.7	14.55	19.90
	4	17736	2470	80	15.08	20.63
	5	19510	2293	79.1	15.57	21.31
	6	21283	2072	76	15.99	21.88
	7	23057	1823	72	16.10	22.03
1600	1	11035	2118	72	8.94	12.24	Y160L-4	15
	2	12612	2099	75.9	9.61	13.15
	3	14189	2056	78.7	10.22	13.98
	4	15765	1948	80	10.59	14.49
	5	17342	1809	79.1	10.94	14.96
	6	18918	1635	76	11.23	15.37
	7	20495	1438	72	11.31	15.48
1400	1	9656	1619	72	5.99	8.20	Y160M-4	11
	2	11035	1604	75.9	6.44	8.81
	3	12415	1572	78.7	6.84	9.37
	4	13794	1485	80	7.09	9.71
	5	15174	1383	79.1	7.33	10.03
	6	16553	1250	76	7.52	10.30
	7	17933	1100	72	7.58	10.37
Y5-48 No10C性能參數表
1800	1	22250	4483	75.3	36.24	49.59	Y280S-4	75
	2	25981	4437	79.4	39.70	54.33
	3	29711	4305	82.2	42.55	58.23
	4	33442	4103	83.5	45.01	61.59
	5	37172	3823	82.9	46.96	64.26
	6	40903	3436	80.3	48.02	65.72
	7	44634	2958	75.3	48.19	65.65
1600	1	19778	3531	75.3	25.45	34.83	Y250M-4	55
	2	23094	3494	79.4	27.88	38.16
	3	26410	3390	82.2	29.89	40.89
	4	29726	3232	83.5	31.61	43.25
	5	33042	3013	82.9	32.98	45.13
	6	36358	2708	80.3	33.73	46.15
	7	39674	2332	75.3	33.85	46.32
1400	1	17305	2696	75.3	17.05	23.33	Y225S-4	37
	2	20207	2668	79.4	18.68	25.56
	3	23109	2589	82.2	20.02	27.39
	4	26010	2468	83.5	21.18	28.98
	5	28912	2301	82.9	22.10	30.24
	6	31813	2069	80.3	22.60	30.92
	7	34715	1782	75.3	22.67	31.03
1250	1	15451	2145	75.3	12.14	16.61	Y180L-4	22
	2	18042	2123	79.4	13.30	18.19
	3	20633	2060	82.2	14.25	19.5
	4	23223	1964	83.5	15.07	20.63
	5	25814	1831	82.9	15.73	21.52
	6	28405	1647	80.3	16.08	22.01
	7	30995	1419	75.3	16.14	22.08
Y5-48 No12.5C性能參數表
1400	1	33800	4234	75.3	52.04	71.21	Y315S-4	110
	2	39467	4190	79.4	57.01	78.01
	3	45134	4065	82.2	61.10	83.61
	4	50802	3875	83.5	64.63	88.44
	5	56469	3611	82.9	67.43	92.28
	6	62136	3246	80.3	68.96	94.36
	7	67803	2794	75.3	69.20	94.69
1250	1	30179	3365	75.3	37.04	50.68	Y280S-4	75
	2	35239	3331	79.4	40.58	55.53
	3	40298	3232	82.2	43.49	59.51
	4	45358	3081	83.5	46.00	62.95
	5	50418	2872	82.9	48.00	65.68
	6	55478	2582	80.3	49.08	67.16
	7	60538	2223	75.3	49.25	67.40
1120	1	27040	2696	75.3	26.64	36.46	Y250M-4	55
	2	31574	2668	79.4	29.19	39.94
	3	36107	2589	82.2	31.28	42.81
	4	40641	2468	83.5	33.09	45.28
	5	45175	2301	82.9	34.53	47.24
	6	49709	2069	80.3	35.31	48.31
	7	54244	1782	75.3	35.43	48.48
1000	1	24143	2145	75.3	18.96	25.95	Y225S-4	37
	2	28191	2123	79.4	20.78	28.43
	3	32239	2060	82.2	22.27	30.47
	4	36287	1964	83.5	23.55	32.23
	5	40335	1831	82.9	24.57	33.63
	6	44383	1647	80.3	25.13	34.30
	7	48431	1419	75.3	25.22	34.51
